VADUシステムの優位性とメリット

真空ボイドフリーソルダリング接続のための装置およびシステム

インテリジェントな温度管理による、 高品質でのサイクルタイム短縮を実現

インテリジェントな温度管理による、 高品質でのサイクルタイム短縮を実現

VADU システムは、温度勾配と最高 400℃までのプ ロセス温度を制御することにより、加熱および冷却を 短時間で実行することができます。さらに、排気中の 温度安定性も十分確保されています。インテリジェント な温度管理機能は、サブストレート温度を継続的にモ ニターしながら加熱および冷却プレートを制御すること により、短いサイクルタイムでの結果出力と高性能なソ ルダリングプロセスを実現しています。

境にやさしく、 スマートデザインによる簡単操作

境にやさしく、 スマートデザインによる簡単操作

コンパクト設計された VADU リフローシステムは、 専 有面積、 エネルギー消費を最小に抑え、 24 時間 稼働状態でも、 経済的でエコロジーなプロセス実行 を効率的に行うことができます。 VADU は、 人間工 学に基づいたデザインにより、 チャンバーへのアクセス も簡単かつ迅速に行えるように設計されています。 こ れによりシステム操作、 サービス、 メンテナンス作業 も簡単に行うことができます。

お客様のニーズに対応したフレキシブルなソルダリング技術

お客様のニーズに対応したフレキシブルなソルダリング技術

PINK は、 少量生 産、 研 究 開 発 に適し た VADU100、 バッチ処理型の VADU200、 自 動インライン ・ システムによる量産型 VADU 300 等、各生産プロセスに適したリフローシステムを提供し ています。 また、 いずれのシステムも不活性雰囲気 環境におけるプリフォームおよび / もしくはハンダペー ストに対応しており、 お客様個々のニーズに応じてギ 酸機器の搭載や搬送システム、 ハンドリング装置との 接続等、 様々なオプションの組合せによるカスタマイズ を行うことができます。

持続プロセス制御による完全再現可能なソルダリング結果

持続プロセス制御による完全再現可能なソルダリング結果

VADU シリーズのリフローシステムは、 永続的な製品 のトラッキングおよびそのプロセス制御により、 各々独 立したソルダリングプロファイルの制御とモニタリングを実 行します。 ソルダリングプロセス中の全プロセスデータ をパラメータ化してトラッキングすることにより、 プロセス の再現性が保証され、 製品の高い品質を常に確保 することができます。

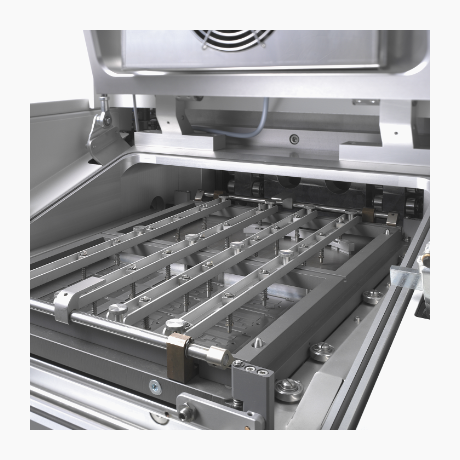

VADU リフローシステムのプロセスチャンバ

VADU リフローシステムのプロセスチャンバ
VADU リフローシステムのプロセスチャンバ
システムの特徴

システムの特徴

  • ボイドフリーソルダリング接続
  • プリフォーム、ハンダペースト対応
  • 独立したソルダリングプロファイル
  • 400℃までのソルダリング温度
  • 温度勾配制御
  • 短いサイクルタイム
  • 分離されたソルダリングと冷却チャンバー（もしくはゾーン）
  • ギ酸（蟻酸）プロセス
  • フラックス・マネジメント
  • 不活性ガス雰囲気
  • 残留酸素含有量 < 5 ppm
  • ソルダリング結果の高再現性
  • トレーサビリティ
  • パーマネントプロセスコントロール
  • Ethernet インタフェース
  • リモートメンテナンス（VPN）
  • エネルギーおよびメディアの低消費

システムを比較する

型式

 VADU 100 VADU 200XL VADU 300XL VADU 400XL
システム型式 バッチ処理型 バッチ処理型 インライン型 インライン型
バキュームチャンバ数 １基
（2基の密閉されたプロセスチャンバ）		 2 基 3 基 4 基
プロセス領域 （W x D）
[mm]		 168 x 280 410 x 280 410 x 280 410 x 280
クリアランス高さ
[mm]		 max. 50 max. 100 max. 100 max. 100
真空（標準）
[mbar]		 ≤ 2 ≤ 2 ≤ 2 ≤ 2
システム寸法
(W x D x H)
[mm]		 1070 x 1130 x 1150 1758 x 1911 x 2381 2436 x 1911 x 2381 3114 x 1911 x 2381
ポンプユニット寸法
[mm]		 内蔵 1027 x 762 x 1376 1027 x 762 x 1996 1027 x 1452 x 1376
重量
[kg]		 500 1500
（ポンプユニット含まず）		 2000
（ポンプユニット含まず）		 2600
（ポンプユニット含まず）
電力供給 3 x 400 V, 50/60 Hz 3 x 400 V, 50/60 Hz 3 x 400 V, 50/60 Hz 3 x 400 V, 50/60 Hz
電力入力
[kVA]		 5 19 27 35
SMEMA インターフェース – はい。 はい。 はい。

オプション


取り扱い/転送システム はい。 はい。 はい。 はい。
500°Cまでのはんだ付けする温度 はい。 はい。 はい。 はい。
誘導加熱 はい。 - - -
統合されたMESインタフェイス（例えばSECS/GEM) はい。 はい。 はい。 はい。
