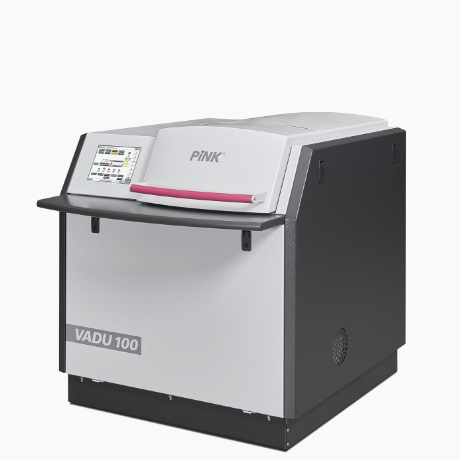

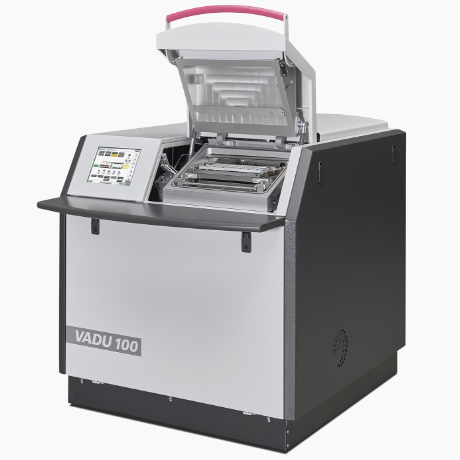

Vakuum-Lötanlage VADU 100
Für R&D- und Kleinserienfertigung
Kompakt und zuverlässig
Die kompakte Vakuum-Lötanlage VADU 100 ist mit separaten Prozesszonen für das Löten und Kühlen ausgestattet und sowohl für Pasten- als auch für Preformlötungen ausgelegt.
Die Batch-Anlage verbraucht wenig Platz und ist durch ihre geringen Abmessungen und die hohe Bedienerfreundlichkeit für die Fertigung kleinerer Produktserien und für Laboranwendungen im Entwicklungsbereich besonders geeignet.
Vakuum-Lötanlage VADU 100
Datenblatt
| Anlagentyp | Batch System |
| Anzahl Vakuumkammern | 1 Kammer mit 2 getrennten Prozesszonen |
| Nutzfläche (B x T) | 168 x 280 mm (z.B. 2 Karten á 4 x 6") |
| Durchschleushöhe | max. 50 mm |
| Vakuum (Standard) | ≤ 2 mbar |
| Anlagenabmessungen (B x T x H) | 1.070 x 1.130 x 1.150 mm |
| Abmessungen des Pumpstands | Integriert |
| Gewicht | 500 kg |
| Elektrischer Anschluss | 3 x 400 V, 50/60 Hz |
| Anschlussleistung | 5 kVA |
| SMEMA-Schnittstelle | – |
Optionen
| Traceability (Rückverfolgbarkeit) |  |
| Handling- / Transfersysteme | |
| Löttemperaturen bis 500 °C | |
| Induktionsheizung | |
| Integrierte MES-Schnittstellen (z.B. SECS/GEM) | |
Systemeigenschaften
- Lunkerfreie Lötverbindungen
- Löten mit Preforms und / oder Pasten
- Individuelle Lötprofile
- Prozesstemperaturen bis 400 °C
- Geregelte Temperaturgradienten
- Kurze Zykluszeiten
- Separate Löt- und Kühlzone
- Ameisensäureprozess für flussmittelfreie Lötungen
- Kondensatabscheidung
- Inerte Schutzgasatmosphäre
- Restsauerstoffgehalt < 5 ppm
- Reproduzierbarkeit der Lötergebnisse
- Traceability (Rückverfolgbarkeit)
- Stetige Prozesskontrolle
- Ethernet-Schnittstelle
- Fernwartung (VPN)
- Geringer Energie- und Medienverbrauch
Anlagen vergleichen
|
Typ |
VADU 100 | VADU 200XL | VADU 300XL | VADU 400XL |
| Anlagentyp | Batch System | Batch oder Inline System | Inline System | Inline System |
| Anzahl Vakuumkammern | 1 Kammer mit 2 getrennten Prozesszonen |
2 Kammern | 3 Kammern | 4 Kammern |
| Nutzfläche (B x T) [mm] |
168 x 280 | 410 x 280 | 410 x 280 | 410 x 280 |
| Durchschleushöhe [mm] |
max. 50 | max. 100 | max. 100 | max. 100 |
| Vakuum (Standard) [mbar] |
≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 |
| Anlagenabmessungen (B x T x H) [mm] |
1.070 x 1.130 x 1.150 | 1.758 x 1.911 x 2.381 | 2.436 x 1.911 x 2.381 | 3.114 x 1.911 x 2.381 |
| Abmessungen des Pumpstands [mm] |
Integriert | 1.027 x 762 x 1376 | 1.027 x 762 x 1.996 | 1.027 x 1.452 x 1376 |
| Gewicht [kg] |
500 | 1.500 (ohne Pumpstand) |
2.000 (ohne Pumpstand) |
2.600 (ohne Pumpstand) |
| Elektrischer Anschluss | 3 x 400 V, 50/60 Hz | 3 x 400 V, 50/60 Hz | 3 x 400 V, 50/60 Hz | 3 x 400 V, 50/60 Hz |
| Anschlussleistung [kVA] |
5 | 19 | 27 | 35 |
| SMEMA-Schnittstelle | – | |
|
|
|
Optionen |
||||
| Handling- / Transfersysteme |
|
|
|
|
| Löttemperaturen bis 500 °C | |
|
|
|
| Induktionsheizung | |
- | - | - |
| Integrierte MES-Schnittstellen (z.B. SECS/GEM) | |
|
|
|
