Vakuum-Umluft-Trockenschränke VUT

Zuverlässige Trocknung in Kombination
von Vakuum und Umluft

Soll ein Produkt unter Vakuum getrocknet werden, das in einen Produktträger eingebunden ist oder auf Grund der eigenen Struktur über eine schlechte Wärmeankopplung mittels Wärmeleitung verfügt, ist die Kombination von zwei verschiedenen Trocknungsarten – Vakuum plus Umluft – sinnvoll.

Für diese Anforderung bietet PINK den Vakuum-Umluft-Trockenschrank Typ VUT an. Das Produkt wird hierbei mittels umgewälzter Luft auf eine definierte Temperatur gebracht, anschließend wird evakuiert. Dieser Prozess läuft alternierend ab. Die Anzahl der Zyklen ist abhängig vom Trocknungsverhalten des Produkts.

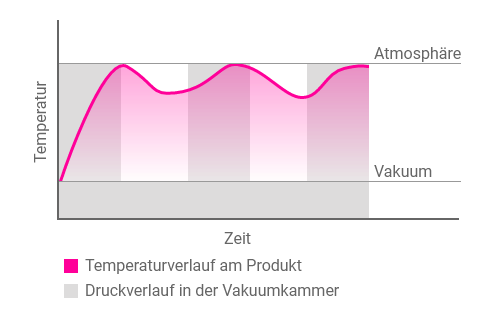

Diagramm für den kombinierten Vakuum-Umluft-Betrieb

Diagramm für den kombinierten Vakuum-Umluft-Betrieb

Je nach Anforderung wird der Vakuum-Umluft-Zyklus mehrfach wiederholt

Umluft-Trockenschränke VUT

Vakuum Umluft Trockenschrank VUT

Vakuum-Umluft-System mit individuellen Luftleitblechen zur definierten Luftführung

Inline-System mit Umluft-Heizzonen

Inline-System mit Umluft-Heizzonen
und einer Vakuum-Trocknungszone

Trockenschränke / Isolatoren vergleichen

Typ

VT UT VUT RTSD
Anlagentyp Vakuum-Trockenschrank Umluft-Trockenofen Vakuum-Umluft-Trockenschrank Vakuum-Rotationstrockner
Trocknungsprinzip Vakuum, Wärme Umluft, Wärme Vakuum, Umluft, Wärme Vakuum, Wärme, Rotation
Nutzbare Stellfläche, Innenvolumen1 1 bis 20 m2 0,8 bis 12 m2 auf Anfrage 125, 250, 500, 1.000 l
Beheizung Warmwasser, Wärmeträgeröl, elektrisch Warmwasser, Warmeträgeröl, elektrisch, Dampf Warmwasser, Warmeträgeröl, elektrisch Warmwasser, Wärmeträgeröl
Temperatur
[°C]
max. 200 max. 250 max. 200 max. 200
Materialien Hochwertige Edelstähle Hochwertige Edelstähle Hochwertige Edelstähle Hochwertige Edelstähle, Hastelloy, Inconel, Titan
Oberflächen geschliffen und poliert2 Geschliffen und poliert, walzblank geschliffen und poliert, walzblank geschliffen und poliert2

Optionen


Beschickungsschalen (Standard- und Pharma- Ausführung) JA JA JA -
Chargierung mittels Beschickungs- und Vorsatzwagen JA JA JA -
Wandeinbau JA JA JA JA
Durchreiche-Ausführung mit Schleusenfunktion JA JA JA -
ATEX-Ausführung JA JA JA JA
Automatisierte Beschickungseinrichtung JA JA JA JA
Validierbare Reinigung durch CIP - - - -

1 Weitere Größen auf Anfrage, 2 Elektropoliert auf Anfrage
